安防监控LED高清显示方案

没有此类产品
方案介绍
详细参数
应用范围



安防监控系统解决方案

1.1  概述

安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号,并从摄像到图像显示和记录构成独立完整的系统。它能实时、形象、真实地反映被监控对象,不但极大地延长了人眼的观察距离,而且扩大了人眼的机能,它可以在恶劣的环境下代替人工进行长时间监视,让人能够看到被监视现场的实际发生的一切情况,并通过录像机记录下来。同时报警系统设备对非法入侵进行报警,产生的报警型号输入报警主机,报警主机触发监控系统录像并记录。

以大楼的重要部位为主要监控目标,兼顾大楼其它部位和周边环境,采用国际最先进的多媒体技术、通信技术、传感技术和自动控制技术,建立集电视监视、防盗报警、微音监听于一体并通过中心控制系统进行全面管理控制的现代化、全方位、多功能复核的监控报警综合防范体系,进一步完善安全防范系统体系,能够积极有效的保护人员和财产的安全。

1.2  指导思想

安全防范总的指导思想原则是:"以防为主,防打结合",也就是说,在安防工程设计中,不仅要防范严密,使入侵者无孔可钻,同时还要为打击和捉拿罪犯创造条件。为此,安全防范必须针对犯罪分子狡猾、诡秘、预谋、冒险、不择手段,伺机突发作案,难以预测的特点,运用现代科学技术与刑事犯罪作斗争,以达到防外盗、防内盗、防内外勾结、防潜伏作案、防集团作案、防智能化作案、防暴力抢劫作案等目的,并实现对大楼的有序化管理。 应对系统进行统筹策划,优化设计,确保适用、安全可靠,使系统建成后,应具备防非法入侵、防盗窃、防抢劫的功能,且系统的技术性能指标应达到国内外先进水平。

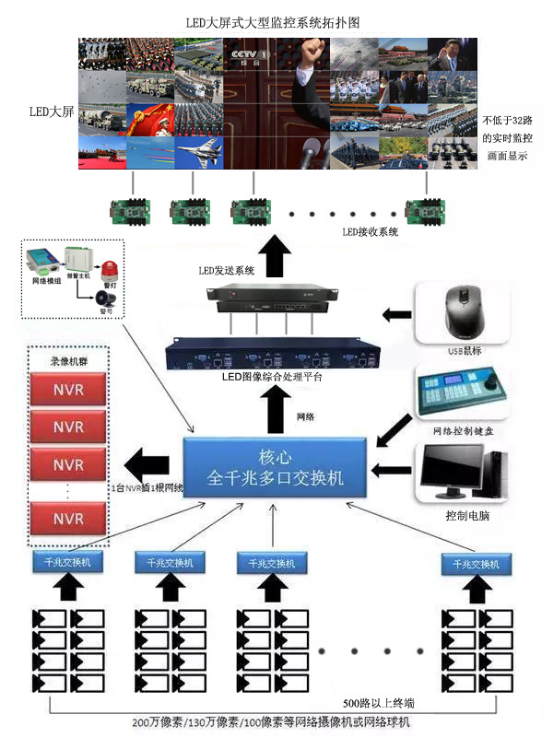

1.3  安防监控系统方案

1.3.1    前端部分

前端完成视频的拍摄,探测器报警信号的产生,云台、防护罩的控制,报警输出等功能。主要包括:摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号,经同轴电缆传输(或数字信号直接经过网线传输)。电动变焦镜头将拍摄场景拉近、推远,并实现光圈、调焦等光学调整。温、湿度传感器可探测环境内温度、湿度,从而保证内部良好的物理环境。云台、防护罩给摄像机和镜头提供了适宜的工作环境,并可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备,通过它可实现使用微机接口经过软件控制镜头、云台。

1.3.2    传输部分

本方案设计的传输部分主要由同轴电缆/网线组成。传输部分要求在前端摄象机摄录的图象进行实时传输,同时要求传输具有损耗小,可靠的传输质量,图象在录象控制中心能够清晰还原显示。

1.3.3    控制部分

该部分是安防监控系统的核心,它完成视频监视信号的数字压缩、解码、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元,它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。我们考虑用户利益,本着综合性价比且性能、可靠性优先的原则,配备高性能处理主机,冗余系统处理能力强。

控制部分是实现报警和录像记录进行联动的关键部分。

1.3.4    高清LED电视墙显示部分

该部分完成在LED大屏幕上的实时监视信号显示和录像内容的回放及检索,供所有大厅的在场人员集中观看,有清晰度、稳定性、可靠性方面都有着比较高的要求,没有传统电视墙的拼缝及尺寸受限及安装不便。该系统支持多画面回放,所有通道同时录像,系统报警屏幕、声音提示等功能。它既兼容了传统电视监视墙一览无余的监控功能,又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。用户只需在操作桌面上用鼠标点击系统相应图像化按钮即可完成日常工作;即使是系统维护人员,也只需按说明书键入简单设置便可完成日常维护。终端显示部分实际上还完成了另外一项重要工作:远程控制。这种控制包括摄像机云台、镜头控制,报警控制,报警通知,自动、手动设防,防盗照明控制等功能,同样用户的工作只是在系统桌面点击鼠标。

Timash LED大屏幕显示单元采用最独步全球的brilliantColor(极致色彩)技术专为提升室内高清LED小间距产品,具有高对比度和亮度,色彩还原性好,画面清晰,单元维护等特点,保证安监行业每天24小时、每周7天的连续运行,以确保该套系统硬件具有高度的可靠性、稳定性、兼容性和匹配性。

1.3.5    防盗报警部分

    在重要出入口、楼梯口安装主动式红外探头,进行布防,在监控中心值班室(监控室)安装报警主机,一旦某处有人越入,探头即自动感应,触发报警,主机显示报警部位,同时联动相应的探照灯和摄像机,并在主机上自动切换成报警摄像画面,报警中心监控用计算机弹出电子地图并作报警记录,提示值班人员处理,大大加强了保安力度。

报警防范系统是利用主动红外移动探测器将重要通道控制起来,并连接到管理中心的报警中心,当在非工作时间内有人员从非正常入口进入时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行阻吓,可以进行联动摄像及录像。



未找到相应参数组,请于后台属性模板中添加

安防监控产品参数:

型号(Type)

P1.25

P1.4

P1.5

P1.56

P1.6

P 1.8

P 1.923

P 2.0

点间距(mm)

1.25

1.44

1.5

1.56

1.667

1.875

1.923

2.0

箱体像素(px)(W) X (H)

320X240

276X208

266X200

256X192

240X180

214X160

208X156

200X150

LED灯管(TUBES)

1010

亮度(Brightness)

1000-1500cd/㎡

箱体尺寸(Size)

W400mm×H300mm

箱体材料(material)

压铸铝

重量(Weight)

≤40kg/㎡



其他共性参数:

1

可视角度

水平: 160°  垂直:160°

2

显示色彩

16.7M

3

连续显示

≥24小时

4

显示寿命

≥10万小时

5

控制功能

与计算机显示器同步显示

6

工作环境温湿度

-10℃ - +65℃/10-90%RH

7

存储温湿度

-20℃ - +75℃/10- 90%RH

8

工作电压

110-240 AC±10%   50-60Hz

9

平均无障碍时间

>5000hours

10

单点校正

11

亮度/色度均匀性

≥97%

12

刷新率(Hz)

≥3840

13

驱动方式

恒流驱动

14

换帧频率

≥60帧/秒

15

对比度

≥5000:1

16

色温(K)

3200—9300可调

17

电源

5V/40A

18

保护功能

过流、短路、过压、欠压保护及烟雾报警升温报警功能

19

安装维护方式

箱体安装、前/后维护



推荐用于安防监控,根据需求可调整适用于以下场合:

军队调度指挥中心、电力调度、航天监控、公安指挥中心、交通监控管理、工业生产调度、水利监控
